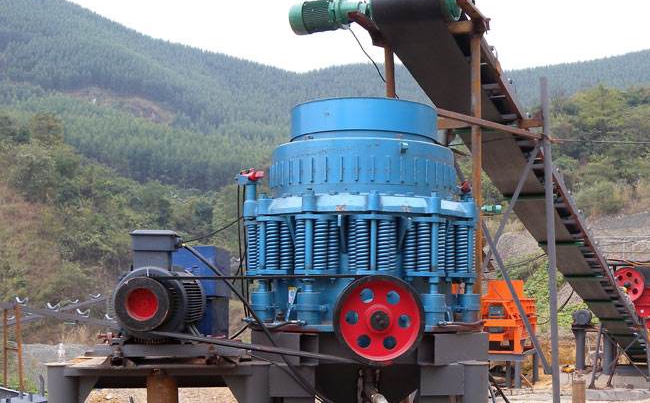

圓錐式粉碎機（也是人們常說的圓錐破碎機），適用于礦山、建材、冶金、砂石加工、路橋工程等行業對硬物料的中細碎，如有色金屬礦石、花崗巖、石英巖、沙巖、鵝卵石等，突出特點是效率高、深腔粉碎、環保程度高。

圓錐式粉碎機工作原理

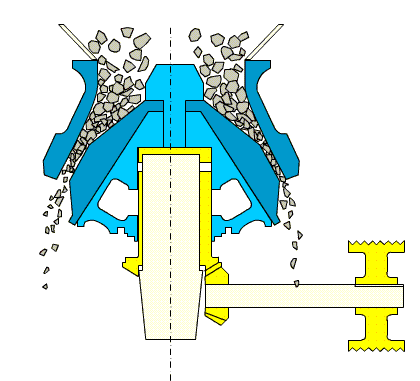

工作時，粉碎機的水平軸由電機通過三角皮帶和皮帶輪來驅動，水平軸通過大、小齒輪帶動偏心套旋轉，粉碎機圓錐軸在偏心套的作用下產生偏心距做旋擺運動,使得粉碎壁表面時而靠近定錐表面，時而遠離定錐表面，從而使石料在粉碎腔內不斷地受到擠壓、折斷和沖擊而粉碎。

在異物通過粉碎腔時，圓錐粉碎機彈簧保險系統實現保險，使排礦口增大，異物從粉碎腔排出，如異物卡在排礦口使用清腔系統，使排礦繼續增大，使異物排出。圓錐粉碎機在彈簧的作用下，排礦口自動復位，機器恢復正常工作。

圓錐式粉碎機結構

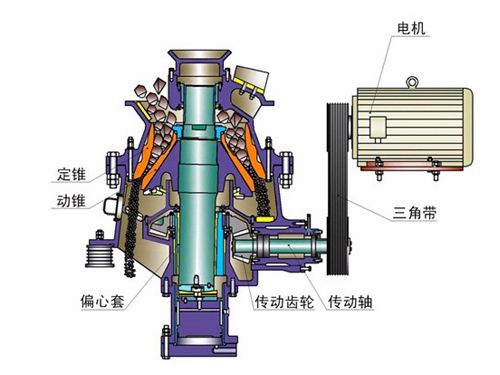

設備結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上粉碎壁(固定錐)、下粉碎壁(動錐)、液力偶合器、潤滑系統、液壓系統。其中固定錐和動錐是直接粉碎物料的部件。

圓錐式粉碎機操作規程

(1)礦石需要給在分配盤的中間，給入的礦石不能高出軋臼壁的水平，防止粉碎機過載，使襯板磨損不均。

(2)粉碎機的給礦尺寸≤85％給礦口尺寸,否則將導至圓錐粉碎機產量的，甚至某些零件的損壞。

(3)停車時，需要先停止給礦機，并讓已進入粉碎腔的礦石粉碎排出后，使粉碎機停車。

(4)圓錐粉碎機工作時應經常檢查鎖緊系統的壓力及液壓站的工作情況，發現問題及時處理。
