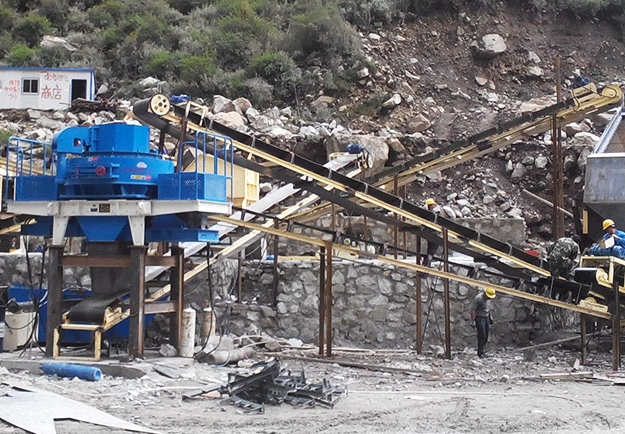

沖擊式粉碎機（破碎制砂機）主要用于礦山建材、高等級公路、高速鐵路、橋梁、機場跑道、市政工程、高層建筑等項目對石料破碎整形和機制砂生產，加工的原料包括河卵石、石灰石、花崗巖、玄武巖、礦石尾礦、石英砂和建筑垃圾等硬度各異的物料。

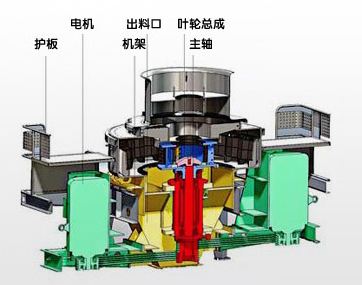

沖擊式粉碎機（破碎制砂機）結構圖

它的結構主要由進料斗、分料器、渦動粉碎腔、葉輪、主軸總成、底座傳動、裝置及潤滑系統等七部分組成。其中，葉輪是由材料制作的空心圓柱體，安裝在主軸總成上端，是沖擊粉碎機的關鍵元件。

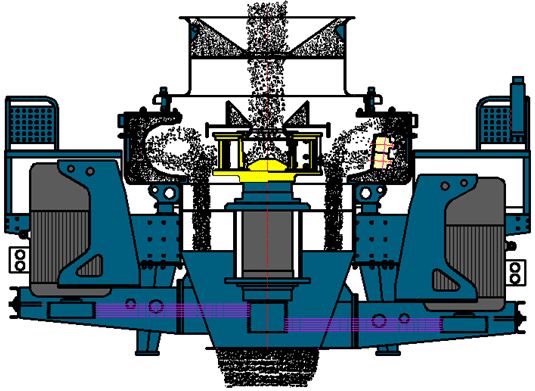

沖擊式粉碎機（破碎制砂機）工作原理

石料由機器上部直接落入高速旋轉的轉盤，在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的靶石產生高速度的撞擊與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、磨擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。

沖擊式粉碎機（破碎制砂機）性能分析

優勢

1.粉碎比可達到50以上

2.被粉碎物料往往沿著其脆弱層面碎裂，成品料呈立方體，針片狀百分比含量低于10％。

3.具有選擇性粉碎的特點，比重大的物料，粉碎后粒度小、比重小的物料，粉碎后粒度大。

4.粉碎腔較大，利用沖擊作用粉碎物料，產品粒型好，是細碎制砂的理想選擇。

劣勢

1.打擊件，如：錘頭、板錘、反擊板等，在使用中磨損甚快。這種缺陷，在相當長時期內，限制沖擊式粉碎機的適用范圍。

2.當物料中的水分大于9%或者含有粘性物料時，容易造成反擊板表面易粘結，減少粉碎空間，從而生產率，有時也會造成設備事故。

技術參數
