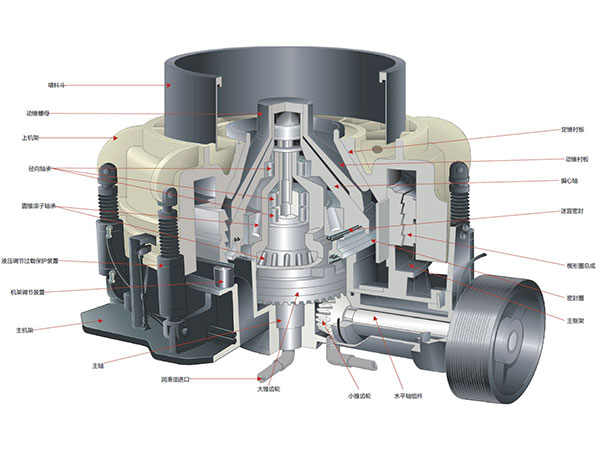

偏心套是圓錐碎石機的零件之一，內已知的彈簧、西蒙斯、單缸、多缸等系列，盡管其偏心套形狀和尺寸各不相同，但很多都是外圓與內孔軸線歪斜，因此機器粉碎做工大體相同，本文就為大家介紹圓錐粉碎機偏心套的多種經常使用粉碎做工，并作一比較。

1.臥車簡易胎具法

用常規辦法在臥車上粉碎好偏心套外圓，臥車卡一內孔軸線歪斜的圓柱孔胎，以?xún)?nèi)孔兩端找零，裝入偏心套，頂絲，將胎和偏心套不變成一體，用普通長刀桿鏜車粉碎偏心套內偏心斜（錐）孔。

這類粉碎做工應用在偏心套較短，臥車擁有大溜板縱向無需人工走刀，中溜板可按偏心套孔斜度無需人工徑向移動的狀況，該粉碎做工比較簡單，但因刀桿較長，吃刀量小，振動大，精度和效能稍差。

2.臥、立車法

很多同辦法同上，在臥車粉碎好偏心套外圓后，在立車上直接用百分表找正卡緊，長刀桿粉碎內錐（直）孔，這類粉碎做工不所需每個胎具，合適單件，效能低，粉碎精度由操作者程度。

3.臥車、鏜孔胎具法

同辦法一，臥車車好偏心套外圓后，將其裝卡在不變于臥車導軌上的支架中，車床卡盤卡住置于偏心套錐孔中的刀桿，刀桿另一頭由支架支承，該刀桿有一差動驅動機構，刀桿操作時，刀桿上的兩齒輪與定在車床刀架上的兩齒輪因齒數差而出現操作，驅動銜接成一體的走刀絲桿操作，絲母座上不變一鏜刀，絲母座導軌軸向是按偏心套錐孔斜度生產的，卡盤操作時，刀桿上的鏜刀在隨刀桿一起操作的此時，即沿偏心套錐孔軸線軸向位移，又按偏心套錐孔斜度徑向位移，粉碎出偏心套的偏心斜（直）孔。

該辦法的胎卡具復雜，粉碎精度高，效能高，合適大量生產，但因刀桿導軌易被切屑揚塵研損，空間較大，粉碎精度較差。

4.先孔后外圓芯軸法

很多同辦法一，但需先在臥車粉碎偏心套內孔，偏心套以孔定位不變于芯軸，芯軸尾座側孔是按偏心套內外軸線斜角，并根據芯軸長度計算好偏心量而粉碎，臥車卡、頂芯軸，粉碎偏心套外圓。

該粉碎做工因錐孔徑向尺寸變化較大，偏心套在芯軸上軸向位置變化較大，且因偏心套較長，芯軸尺寸較大，粉碎不便，效能不如上述2種粉碎做工高，精度由芯軸精度。

5.數控鏜粉碎法

近幾年，一部分生產商購置了數控鏜床，該鏜床可以方便粉碎出偏心錐孔，精度和效能都很理想，為偏心套的粉碎性能，數控鏜粉碎是機器粉碎的方向，不過當前內一部分生產商因暫無此類機床，用通用機床粉碎偏心套，精度和效能都較差，上述辦法中，相對較較鏜孔胎具法的粉碎精度和效能稍好些。
